一體化預制泵站專用控制柜是根據泵站控制工藝采用PLC可編程控制器與人機界面觸摸屏相結合，同時具備遠程監控和物聯網功能的高度集成智能化控制柜。上海弘泱供應浙江一體化預制泵站控制柜安裝介紹如下：
一體化預制泵站的控制柜是與泵站單獨分開安裝，非防爆的泵站控制柜安裝要在泵站安裝后，控制柜的接線圖附屬在控制柜內。

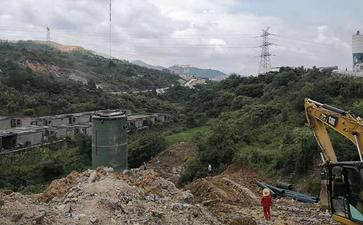

（浙江一體化預制泵站）
1.控制柜的安裝
a)常用的供電電源為三相五線制TN-S系統，電壓等級為AC380/220，頻率為50HZ。
b)根據不同形式的泵站，控制柜可安裝的配電室、井筒內或戶外。
c)控制柜如安裝在戶外，應安裝在憑證的地面上，安裝的地點不宜選擇低洼的位置，防止由于地面水導致控制柜進水。
d)干式安裝的泵站，控制柜如安裝在井筒內，應安裝排積水和通風散熱的設備。

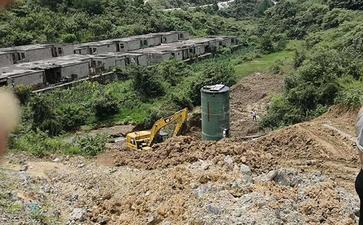

（浙江一體化預制泵站控制柜）
e)控制柜安裝位置應不妨礙泵站的日常維護與操作并考慮水泵電纜的長度是否足夠。
f)控制柜應垂直安裝在穩固的底座上，底座可采用槽鋼，并應緊固所有的連接電纜。
g)控制柜安裝時，為防止動物或腐蝕性氣體侵入，應注意電纜進線處的密封。
弘泱自主研發生產的智能一體化預制泵站專用控制柜介紹，詳情請見相關文章。
2、電纜
電纜須用于戶外柜體或者泵站殼體或者泵站殼體內外，罐內的電纜一般由制造工廠提供2個DN40的接口，接口覆土深度20-30cm，如果柜體在戶外，不使用此入口，需要將其用螺塞密封死。如果柜體在罐內，此口需要密封處理。
（提示，有的控制柜位置變動，走線需要參考設計資料圖紙）。
泵站外的控制柜電源供給電纜必須有一個可靠的隔離保護管并且要求與柜體底坐地基固定（非工廠提供），同時要求密封內部。（柜體與保護管密封連接，并作每部膠泥密封）。

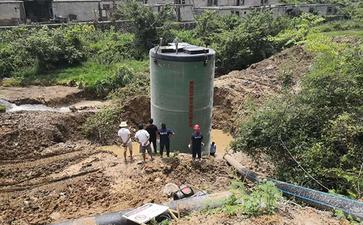

（浙江一體化預制泵站控制柜-上海弘泱科技）
3、接地
1).控制柜的接地2).控制盤接地3).接地排4).電氣接地牌5).內部管道的接地
接地必須由電氣承包商按照土建電器系統相關規定說明完成zui終施工。
4、液位控制
泵站的液位控制可采用液位開關或液位傳感器，如果液位控制設備包含電子儀表裝置，要將儀表事先安裝于電控柜內。
浙江一體化預制泵站控制柜安裝介紹如上，注：一體化預制泵站又名一體化提升泵站、一體化污水泵站、一體化雨水泵站等。更多一體化預制泵站知識，詳情請見文章更新。
