城鎮污水量處于逐年增加的狀態，若未給予有效處理，將會危及水源生態，甚至會威脅人們飲水安全。加強污水整治，成為生態保護的重要任務。相關單位應增加水體整治資金，積極引入泵站，發揮泵站的污水處理功能。21世紀初期，國內全面引入了一體式泵站，以此改善城市水管系統，增強污水處理的高效性。因此，研究一體式泵站的構造與設計方法，具有較高的社會價值。

1、一體式泵站概述

1.1應用現狀

當前一體式泵站擁有數十年的運行歷程，技術層面逐步完善。要想深層次挖據泵站功能，需加強泵站系統研發，以維持城鎮的治污能力，有效防控污水影響。-體式泵站建造時，系統施工時間較短，作業流程簡明，工藝操作易學，多數裝置均采取工廠預制加工形式，現場僅需進行各部件組裝施工。部件安裝過程具有較強的生態性，不會形成施工干擾問題。

1.2 一體式泵站組成

一體式泵站含有多個組成，包括井筒、水泵、傳感設備等。一體式泵站表現出較強的水源供應優勢，能夠增強污水處理的有效性。泵站簡體是污水匯聚的關鍵程序，需長時間埋設于地下位置，簡體生產對材質要求較高。多數情況下，使用優質玻璃鋼材料，利用計算機控制方法,從內襯、結構、防護三個方面進行簡體結構設計。潛污泵作為泵站的重要組成，主要使用HT250型號材料:多數采取立體耦合型安裝方式。格柵程序是保持泵站運行能力的基礎裝置，需給子有效清潔處理，防止出現堵塞問題。電氣控制程序，用于控制泵站各個功能，可從泵站狀態、定時運行等方面進行泵站控制。

1.3 一體式泵站的性能優勢

一體式泵站的整體規格較小，內部有效空間較大。泵站設計使用了先進抗腐蝕用料，融合流體力學設計理念，表現出優異的輸排流態，可降低輸排堵塞問題，能夠自主清潔泵內結構。泵站設計質量輕便，造價較低。此泵站可用于水泵監控程序，以此控制水泵監管的運維支出。一體式泵站擁有優異的功能集成性，能夠進行遠程監管，保證遠距離數據傳輸的完整性，可自行生成運行報表。泵站運行期間，不會產生污染氣體，具有較高的環保技術優勢。

2、一體式泵站的設計要點

2.1設計理念

混拌設計是治理污水的關鍵流程，在污水內部添加一定量的混凝劑，配合實時混拌處理，直至出現汞花，方可暫?；彀璨僮?。積淀設計在混拌工序后，在積淀池內存儲城鎮污水，進行沉淀處理。沉淀過程能夠分離架質與水體，分離完成去除沉淀物，保存純凈水體。濾清設計處于沉淀工序后，致力于去除污水中含有的毒害成分，需進行多次處理，直至水體清潔。消毒設計泵站除污的最后程序，全面消毒水體，消毒完成可再次用水。由此發現，一體式泵站擁有完整去污流程，各流程處于有序連接狀態，能夠保證污水的整治質量。

2.2 確定設計方案

系統設計以排灌融合位置為主，保證自排、提水名功能的融合質量，將泵站與閘站進行一體設計，增加結構布局的緊湊性，以此優化泵站結構。泵站進行揚程設計時，應參考水泵固定揚程參數，順應污水輸排的各項要求。在成本允許的情況下，盡量選用高新水泵設施，以保障泵站的運行能力。泵型確定后，全面考量污水整治實況、一體泵站功能等因素。比如，部分區域擁有較高的補水要求，應選用汽濁優異的水泵類型:部分位置污水整治任務艱巨，需選用輸排能力較強的水泵。排水位置設計時，不可進行急彎設計，以防止出水過急、雍高、能耗大等問題。輸水設計應盡量選用環保材料，以強化泵站運行的清潔性。融合簡潔結構的設計理念，增強施工操作的便捷性。

23雨水泵站設計要點

雨水泵站整體設計，需前期收集周邊資料，保證設計資料的完整性，全局掌握工程特點，保證雨水泵設計符合城市需求，積極展現雨水泵站的使用價值。

(1)合理選定雨水泵站位置。關注雨水泵站的設計位置，加強城市布局、基建設施使用，保證雨水泵站設計符合城市設施的建設需求，與城市規劃相符。針對市政雨水泵站，應結合市政具體規劃需求，綜合選定雨水泵站、輸水管線的具體方位。在工廠周邊設立的雨水泵，廠內、廠外均可設立雨水泵站。

(2)測定廠站地形。測定廠站地形特點時，參照1:500的比例進行地質測量。測量區域需參照泵站、周邊建筑的具體占地規格，保證測量結果的全面性。多數情況下，測量區域應高于4倍泵站的運行范圍。以管道中心為方向，管道各邊選出25m的測定范圍，綜合給出雨水泵的輸水線路，準確設定雨水管線的勘測區域。

2.4 污水泵站設計要點

設計污水泵期間，應保障泵站布局設計的合理性，增強泵站運行能力。污水泵設計的注意事項如下。

(1)項目施工方案應積極參照污水處理項目的實際規格、污水處理能力等因素，結合區域內的污水處理需求，設定污水泵的各項參數。

(2)全面核實工業區的污水管網各項參數，比如，整體規模、控制規模、詳細規模等。參照項目污水整治需求，給出具體污水泵的設計方案。

(3)針對污水泵的道路坡度、疏水流向，合理規劃污水排放方向，盡量使用重力流設計方法。加強泵站數量控制，參照項目周邊的污水排放實況，有效設定泵站位置與個數。

3、一體式泵站的應用特點

3.1 應用特點

各類設施均采取前期生產形式，運至現場進行現場組裝。相對而言，一體式泵站從初期設計至后期施工各個流程，均表現出操作簡便性、效用性較高等特點。泵站施工成本較少，相比一般泵站，一體式泵站可減少兩成的施工支出，可有效優化泵站施工的資金壓力。泵站施工期間，引入了信息管控程序，可高效集成操作程序，無須人員看守，能夠控制用工成本，保證施工安全。一次投入施工后，可長期運行泵站，表現出較強的節能性特點。在泵站設計期間，可結合各工程需求進行泵站設計，保證泵站適用性。

3.2 融合 PLC 控制的泵站應用

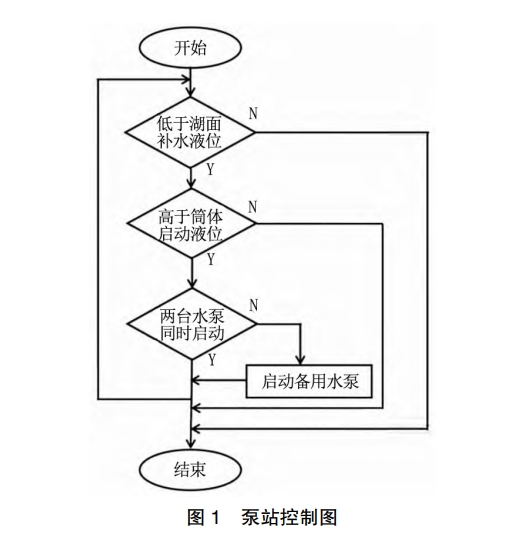

泵站控制程序的主控單元含有控制器、液位檢測、人機操作、遠程監管等多個單元。主控制單元用于收集水泵運行的各項數據。液位檢測單元可實時獲取液位信息。人機操作單元可掌握水泵運行狀態，準確設計相關參數。遠程監管單元的設計，有助于人員進行泵站管理。泵站控制如圖1所示。

(1)主控制器。主控制單元可有效采集I/0單元的監測信息，結合組態控制方式進行泵站控制。主控制設備選用PLC，主機單元的型號為“CPU224”。此單元控制節點中，有10個點用于信息輸出，14個點進行信息輸入，配置單組 RS-485 的通信接口，能夠進行PPI、MPI各類通信。整體結構較為完整，單元運行能力較強，組成形式具有靈活性，操作方式較為便捷，信息傳輸高效，各項參數可達到泵站控制的各項要求。

(2)液位檢測。液位檢測程序的關鍵部件為“液位監測傳感設備”，用于測量液位變動情況，如實反饋信號。實踐中，可使用靜壓式類型的傳感設備，全面監測水位、簡內液位各項參數，將監測結果回傳至控制程序。靜壓測量過程:將液位傳感設備放置于被測液體內部，傳感設備將會受到的水壓為，式中，P表示變送設備實際承受的水壓，p用于表示液體密度，g表示項目所在區域的重力加速度，表示液面標準氣壓，表示變送設備沉浸液體的深度。利用導氣不銹鋼裝置，在傳感設備內部引入液體壓力，再連接液面標準氣壓與傳感設備內部壓力，以化解傳感設備背側的氣壓，使傳感器監測到壓力參數，以此獲取傳感器在液體中的位置。

系統調試期間，利用人機操作程序的觸摸屏，準確獲取補水液位參數、簡體運行的初始液位等參數。系統運行期間，PLC能夠持續監測簡體、補水湖面各個位置的液位參數，由傳感器進行信息反饋，與初期設定參數進行對比。當水位參數不大于湖面、水位高于簡體初始液位時，同時運行兩組水泵。如果一組水泵存在質量問題，需暫停水泵，運行備用水泵。當補水液位高于初期設計參數，此時，水泵暫停運行時，需重新進行信息監測。(3)遠程控制。人機操作單元是泵站遠程監控的關鍵，能夠監測泵站的運行狀況、反饋泵站運行狀態，顯示泵站操作人員，動態呈現水泵程序的重要參數變動過程，便于巡檢人員實時獲取水泵運行情況。模塊開發后，表現出功能完整、操作便捷、可視性優勢、運維便捷等優勢。利用CPU程序，使用驅動程序補充系統所需的通訊協議，組建成聯動通訊程序。結合系統真實運行情況，有效掌握控制程序的設備運行狀況，準確設計設備各項參數，創建數據變量，給出人機操作程序，確保動態監控的全面性?？刂瞥绦蛑刑砑恿烁鹘M泵站的控制按鈕，比如，啟停鍵、功能切換鍵等。遠程操作程序，可使用控制箱自主控制各類系統信號。一體式泵站內置的控制程序，設有通信接口，能夠利用交換設備進行信息傳輸，將信息傳送空曠無人、網絡覆蓋不全的位置。
